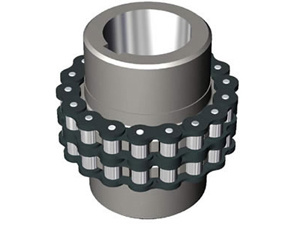

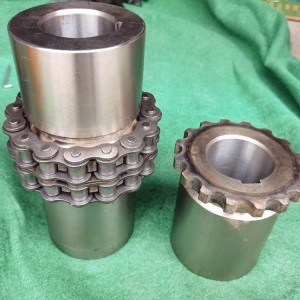

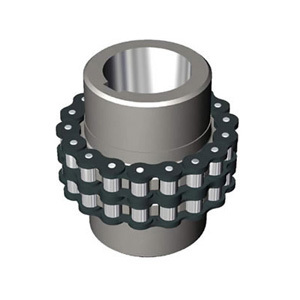

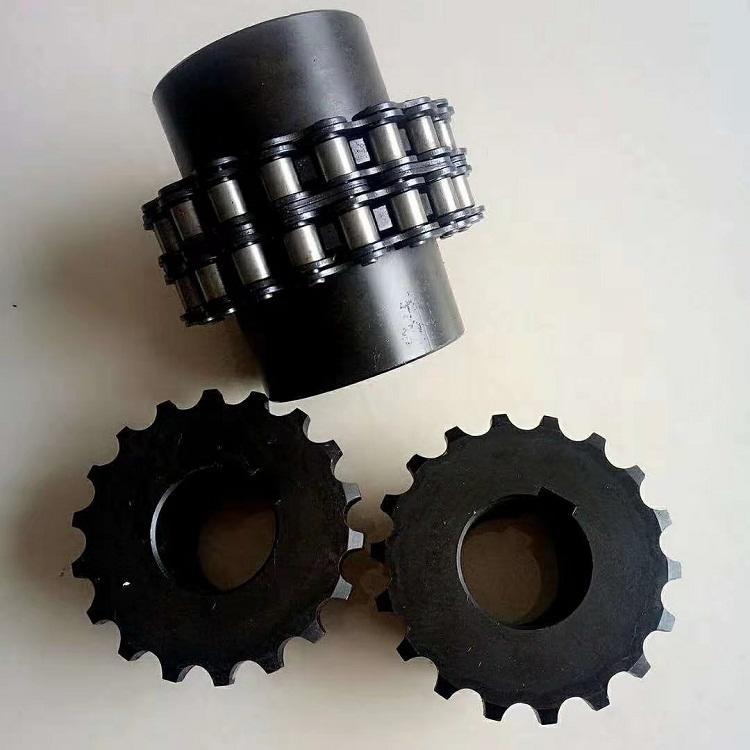

滾子鏈聯軸器

公司生產的GL型滾子鏈聯軸器具有結構簡單（四個件組成）、裝拆方便、拆卸時不用移動被聯接的兩軸、尺寸緊湊、質量輕、有相應補償能力、對安裝精度要求不高、工作可靠、壽命較長、成本較低等優點

關鍵詞：

滾子鏈聯軸器

咨詢熱線：

18830832111

相關產品

產品留言

滾子鏈聯軸器

公司生產的GL型滾子鏈聯軸器具有結構簡單（四個件組成）、裝拆方便、拆卸時不用移動被聯接的兩軸、尺寸緊湊、質量輕、有相應補償能力、對安裝精度要求不高、工作可靠、壽命較長、成本較低等優點。鏈條聯軸器是利用公用的鏈條，同時與兩個齒數相同的并列鏈輪嚙合，不同結構型式的鏈條聯軸器主要區別是采用不同的鏈條，常見的有雙排滾子鏈聯軸器、單排滾子鏈聯軸器、齒形鏈聯軸器、尼龍鏈聯軸器等。雙排滾子鏈聯軸器性能優于其他結構型式的聯軸器，為國內外廣泛采用。
GL滾子鏈聯軸器上鏈輪齒數正常取12～22范疇內雙數齒，若取較少的鏈輪齒數，則鏈輪上的作使勁增多；若取較多的鏈輪數，則聯軸器彌補力度下調。半聯軸器上鏈輪的分度圓直徑dp=(12～13．5)或者dp=(2～3．2)d；罩殼外徑DK=(1．15～1．2)dp；半聯軸器外徑D=(O7～08)dp；半聯軸器長短L=（19～28）d，大轉矩時，取小的系數。雙排滾子鏈聯軸器功能優惠，現已制定為國內要求。

產品參數及優勢

1、結構簡單、方便維修、便于檢查；
2、擁有定然彌補功能，但不可以減振緩沖
3、尺寸緊湊、質量輕、有相應補償能力
4、裝拆方便、拆卸時不用移動被聯接的兩軸
5、免維護、抗油及電氣緣、工作溫度20℃-80℃

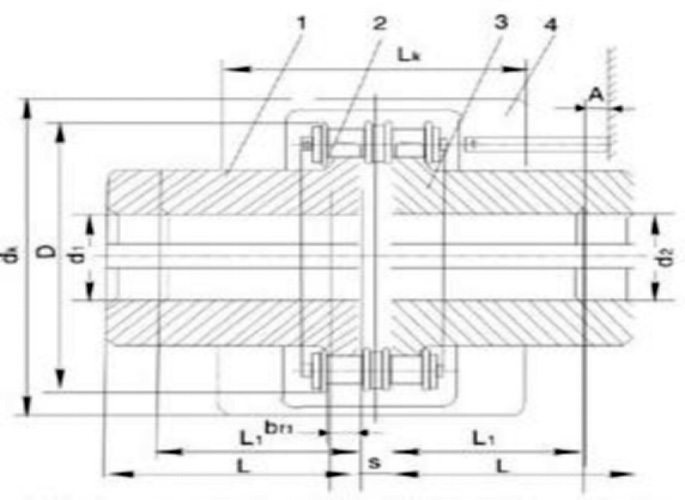

型號	公稱轉距 Tn N·m	許用轉速 [n] r/min		軸孔直徑	軸孔直徑		鏈號	節距 P	齒數 Z	D	S	質量 Kg	轉動慣量I /kg·m2
		許用轉速 [n] r/min		軸孔直徑	Y	J1
		不裝罩殼	安裝罩殼	d1,d2	L、L1
GL1	40	1400	4500	16-20	42-52	38	0.6B	9.525	14	51.06	4.9	0.4	0.00010
GL2	63	1250	4500	19-24	42-52	38	0.6B	9.525	16	57.08	4.9	0.7	0.00020
GL3	100	1000	4000	20-25	52-62	38-44	0.8B	12.70	14	68.88	6.7	1.1	0.00038
GL4	160	1000	4000	24-32	52-82	44-60	0.8B	12.70	16	76.91	6.7	1.8	0.00086
GL5	250	800	3150	28-40	62-112	60-84	10A	15.875	16	94.46	9.2	3.2	0.0025
GL6	400	630	2500	32-50	82-112	60-84	10A	15.875	20	116.57	9.2	5.0	0.0058
GL7	630	630	2500	40-60	112-142	84-107	12A	19.05	18	127.78	10.9	7.4	0.012
GL8	1000	500	2240	45-70	112-142	84-107	16A	25.40	16	154.33	14.3	11.1	0.025
GL9	1600	400	2000	50-80	112-172	84-132	16A	25.40	20	186.50	143.	20.0	0.061
GL10	2500	315	1600	60-90	142-172	107-132	20A	31.75	18	213.02	17.8	26.1	0.079
GL11	4000	250	1500	75-100	142-212	107-167	24A	38.10	16	231.49	21.5	39.2	0.188
GL12	6300	250	1250	85-120	172-212	132-167	28A	44.45	16	270.08	24.9	59.4	0.380
GL13	10000	200	1120	100-140	212-252	167-202	32A	50.80	18	340.80	28.6	86.5	0.869
GL14	16000	200	1000	120-160	212-302	167-242	32A	50.80	22	405.22	28.6	150.8	2.06
GL15	25000	200	900	140-190	252-352	202-282	40A	63.50	20	466.25	35.6	234.4	4.37
