蛇形彈簧聯軸器

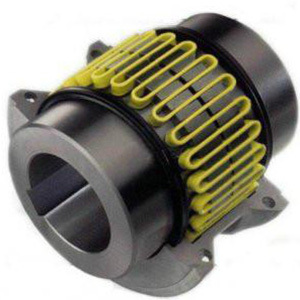

蛇形彈簧聯軸器其主要結構是由兩個半聯軸節，兩個半外罩，兩個密封圈及蛇形彈簧片組成。它是靠蛇簧嵌入兩半聯軸節的齒槽內來傳遞扭矩，聯軸器以蛇形彈簧片嵌入兩個半聯軸節的齒槽內，來實現主動軸與從動軸的鏈接。運轉時，是靠主動端齒面對蛇簧的軸向作用力帶動從動端，來傳遞扭矩，如此在很大程度上避免了共振現象發生，且簧片在傳遞扭矩時所產生的彈性變量，使機械系統能獲得較好的減振效果，其平均減振率達36%以上。

關鍵詞：

蛇形彈簧聯軸器

咨詢熱線：

18830832111

相關產品

產品留言

蛇形彈簧聯軸器

公司生產的蛇形彈簧聯軸器，是一種結構先進的金屬彈性聯軸器，它靠蛇形彈簧片來傳遞扭矩，蛇形彈簧聯軸器是當今國際機械領最先進的軸聯接傳動部件，也是一種非常通用的軸聯接傳動部件蛇形彈簧聯軸器共有九類型式，分別是JS罩殼徑向安裝型（基本型）蛇形彈簧聯軸器、JSB罩殼軸向安裝型蛇形彈簧聯軸器、JSS雙法蘭聯接型蛇形彈簧聯軸器、JSD單法蘭聯接型蛇形彈簧聯軸器、SJS接中間軸型蛇形彈簧聯軸器、JSG高速型蛇形彈簧聯軸器、JSZ帶制動輪型蛇形彈簧聯軸器、JSP帶制動盤型蛇形彈簧聯軸器、JSA安全型蛇形彈簧聯軸器等。

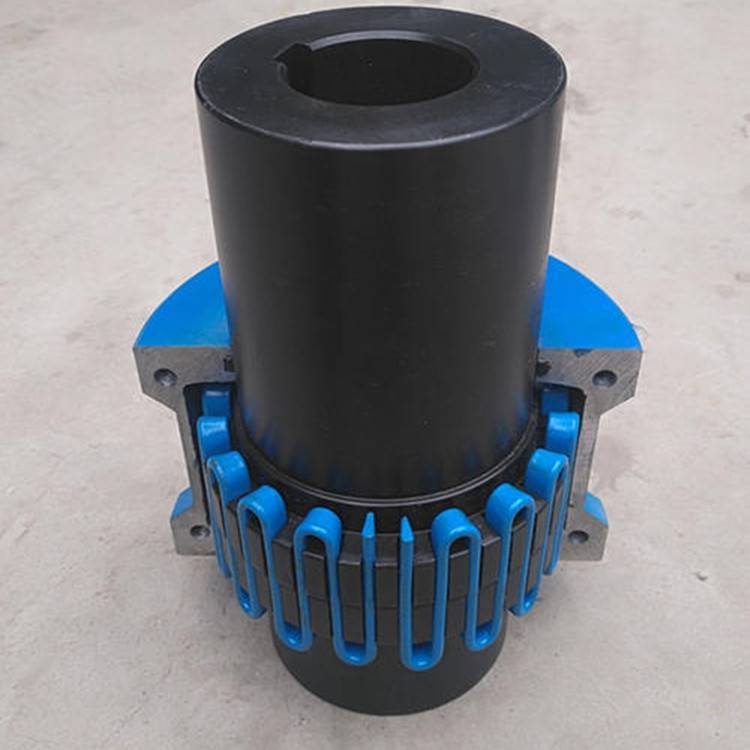

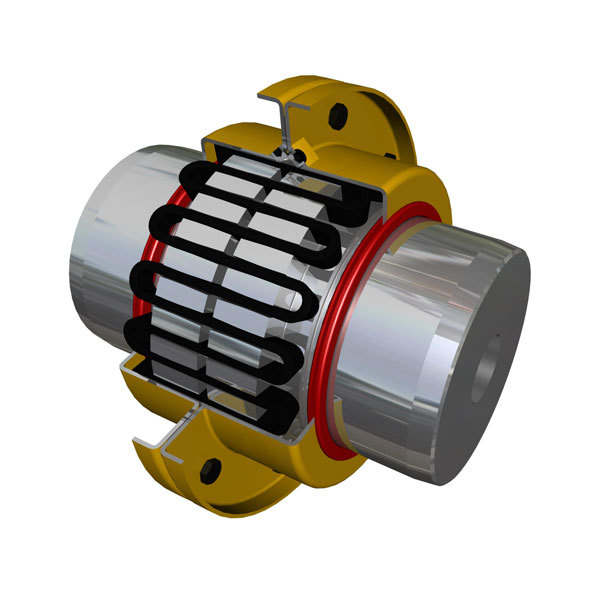

蛇形彈簧聯軸器其主要結構是由兩個半聯軸節，兩個半外罩，兩個密封圈及蛇形彈簧片組成。它是靠蛇簧嵌入兩半聯軸節的齒槽內來傳遞扭矩，聯軸器以蛇形彈簧片嵌入兩個半聯軸節的齒槽內，來實現主動軸與從動軸的鏈接。運轉時，是靠主動端齒面對蛇簧的軸向作用力帶動從動端，來傳遞扭矩，如此在很大程度上避免了共振現象發生，且簧片在傳遞扭矩時所產生的彈性變量，使機械系統能獲得較好的減振效果，其平均減振率達36%以上。

產品參數及優勢

1、結構簡單、方便維修、便于檢查；
2、簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化
3、能承受更大的載荷變動量，其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行安全可靠
4、裝拆方便，允許有較大的安裝偏差
5、免維護、抗油及電氣緣、工作溫度20℃-80℃。

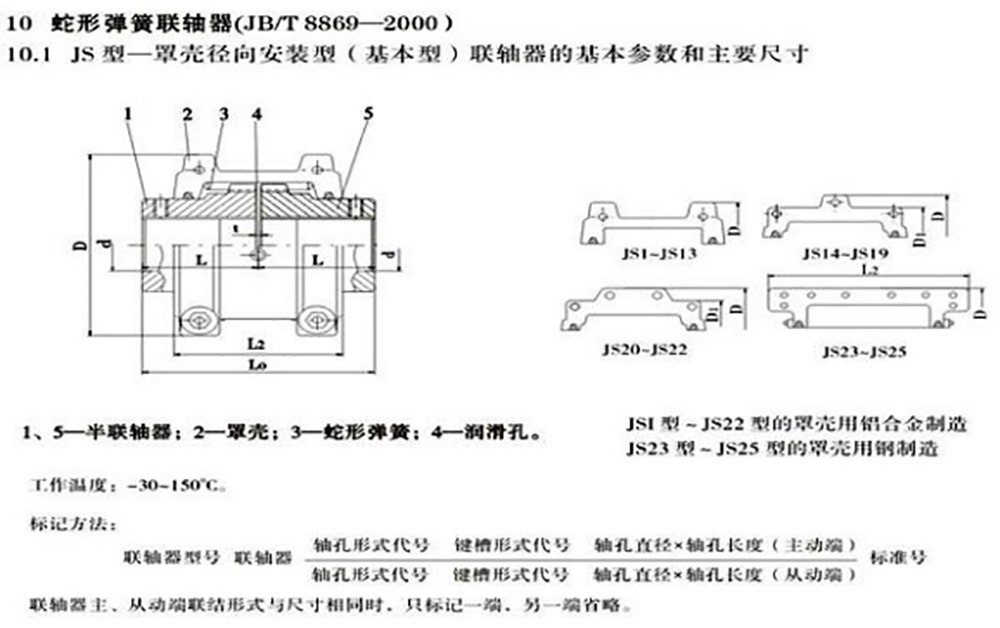

型號	公稱轉矩 Tn	許用轉速 np	軸孔直徑 d	軸孔長度 L	總長 Lo	L2	D	D1	間隙 l	重量	轉動慣量 J	潤滑油
	/N·m	/r·min-1	/mm							/kg	/kg·m2	/kg
JS1	45	4500	18、19、20、22、24、25、28	47	97	66	95	-	3	1.91	0.00141	0.0272
JS2	140		22、24、25、28、30、32、35	47	97	68	105			2.59	0.00223	0.0408
JS3	224		25、28、30、32、35、38、40、42	50	103	70	115			3.36	0.00327	0.0544
JS4	400		32、35、38、40、42、45、48、50	60	123	80	130			5.45	0.00727	0.068
JS5	630	4350	40、42、45、48、50、55、56	63	129	92	150			7.26	0.0119	0.0862
JS6	900	4125	48、50、55、56、60、63、65	76	155	95	160			10.44	0.0185	0.113
